直埋式蒸汽保溫管“外滑動”結構

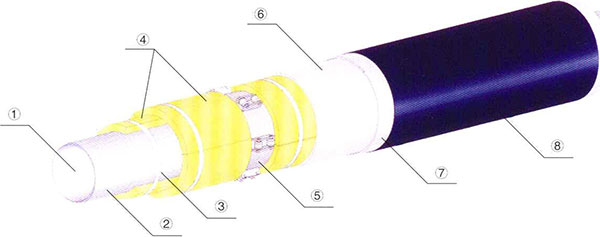

1)內鋼管 2)富鋅底漆 3)打包帶 4)保溫材料 5)導向支架 6)輻射反射層 7)鋼套管 8)防腐層
蒸汽保溫管外滑動結構
直埋式蒸汽保溫管“外滑動”結構的主要優點：
1）內鋼管經過拋丸除繡達到Sa2.5級(近白級)后，涂刷無機富鋅底漆，防止施工期間進入保溫層的水汽對內鋼管的腐蝕。
2）保溫材料可根據用戶需求選用歐文斯科寧離心玻璃棉、憎水復合硅酸鹽、硅酸鋁、硅酸鎂等材料，多層錯縫包扎，有效減少了熱損失，同時控制外套表面溫度低于50℃,保護防腐層，增加管道的整體壽命。
3）直埋式蒸汽保溫管中的滑動支架和固定支座采取特殊材料的隔熱措施，防止了冷橋的產生，從而使外套防腐層的溫度控制得到了保證。
4）利用鋼套管強度高、密封性好的特點，成功的解決了防水抗漏難點。
5）保溫材料外加入“輻射反射層”，控制了熱量的輻射散熱損失，使直埋式蒸汽管道更加經濟合理。
6）管道防腐層形式多樣，有效保護鋼套管不受地下水侵蝕。
7）疏水系統采用全密封的形式，布置靈活，結構合理，安全可靠。
8）鋼套管上的排潮管既能及時排出潮濕氣體，又可作為日常運行的信號管。
9）管道的熱補償采用優質波紋管補償器，并將其裝設在套管內，做為直埋形式，無需設置觀察井，施工操作方便、工期短。
